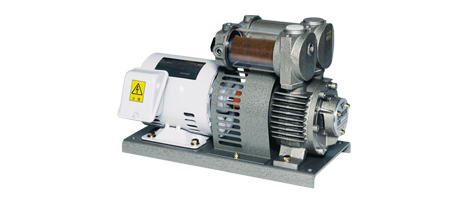

オイルレス
真空ポンプ
GSL Series
旧：TOKUDA
GSLシリーズの特長
- 長時間連続運転可能
特殊ブレードによりシリンダとの焼付とカーボン現象無くポンプの能力をフル活用できます - 完全オイルレスポンプ
オイルミストが出ません - 低騒音
ブレードの特殊加工によりロータからの出入りがスムーズになり、高性能サイレンサにより静かです - 強力ファン内臓
安定した温度を保つ強制ファンがベアリングを保護し長寿命を実現します
GSLシリーズ ラインアップ
| 型式 | unit | GSL-100YA | GSL-100YB | GSL-200A | |
|---|---|---|---|---|---|
| 構造 | 回転翼型 | ||||
| 吸入流量 | 50 Hz, L/min | 65 | 65 | 140 | |
| 60 Hz, L/min | 85 | 85 | 170 | ||
| 到達圧力 | kPa | 21 | 21 | 21 | |
使用電源 |
50 Hz / 60 Hz | 単相 100 V | 3 相 200 V | 単相 100 V | |
| 所要モーター | 誘導電動機（E種絶縁） | ||||
| 容量 | 定格 | 0.2 kW / 4P | 0.2 kW / 4P | 0.4 kW / 4P | |
| 回転数（定格） | 50 Hz, r/min | 1,430 | 1,410 | 1,440 | |
| 60 Hz, r/min | 1,710 | 1,700 | 1,730 | ||
| 電流値（定格） | 50 Hz, A | 5.4 | 1.3 | 9.0 | |
| 60 Hz, A | 4.8 | 1.2 | 8.0 | ||
| 質量 | kg | 15 | 15 | 20 | |
| 外形寸法（W × D × H） | mm | 170 × 229 × 359.5 | 170 × 229 × 352.5 | 185 × 245 × 419 | |
| 使用環境 | 周囲温度 | 5 ～ 40 ℃ | |||
| 周囲湿度 | L | 85 % 以下（結露なきこと） | |||
| 吸入ガスの種類 | 空気 | ||||
| 型式 | unit | GSL-200B | GSL-400 | GSL-700Z | |
| 構造 | 回転翼型 | ||||
| 吸入流量 | 50 Hz, L/min | 140 | 250 | 400 | |
| 60 Hz, L/min | 170 | 300 | 450 | ||
| 到達圧力 | kPa | 21 | 21 | 29 | |
使用電源 |
50 Hz / 60 Hz | 3 相 200 V | 3 相 200 V | 3 相 200 V | |
| 所要モーター | 誘導電動機（E種絶縁） | ||||
| 容量 | 定格 | 0.4 kW / 4P | 0.75 kW / 4P（IE3） | 1.5 kW / 4P（IE3） | |
| 回転数（定格） | 50 Hz, r/min | 1,410 | 1,410 | 1,420 | |
| 60 Hz, r/min | 1,700 | 1,700 | 1,710 | ||
| 電流値（定格） | 50 Hz, A | 2.2 | 3.8 | 6.8 | |
| 60 Hz, A | 2.0 | 3.4 | 6.4 | ||
| 質量 | kg | 20 | 38 | 52 | |
| 外形寸法（W × D × H） | mm | 185 × 245 × 403.5 | 250 × 273 × 470 | 268 × 304 × 583 | |
| 使用環境 | 周囲温度 | 5 ～ 40 ℃ | |||
| 周囲湿度 | L | 85 % 以下（結露なきこと） | |||
| 吸入ガスの種類 | 空気 | ||||
-
【GSL-100YA】
-
【GSL-100YB】
-

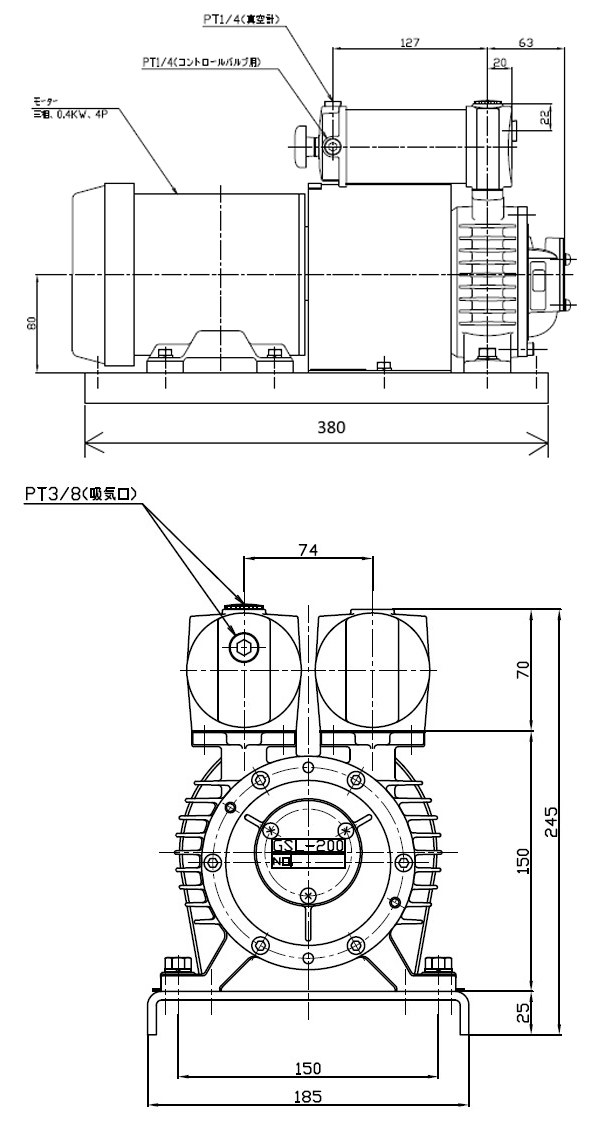

【GSL-200A】
-
【GSL-200B】
-
【GSL-400】
トップランナー規制対応モータ（IE3）
-
【GSL-700Z】
トップランナー規制対応モータ（IE3）
※ 予告なく仕様または希望小売価格が変更されることがあります。
注意事項
- 高温多湿、塵埃の多い場所でのご使用は避けてください。
- 本製品は、機器組込用として製作されておりますので、単独でご使用になる場合は安全カバー などを設置してください。
- 周囲温度が40℃以上のところでのご使用の場合はご相談ください。
- 固形物または水、油などの液体が直接ポンプ内に吸引されないようご注意ください。
- 再起動を行う際は、ポンプ内部の圧力を大気圧に戻してから行ってください。
- 周囲環境や使用条件によっては、運転中表面温度が高くなることがあります。
直接触れる可能性がある場合は安全カバーなどを取り付けてください。 - 安全カバーを設置する場合は、カバー内部の温度が40℃を超えないことを留意してください。
