ピラニ真空計
PG Series

ピラニ真空計 PG Series
お問い合わせ

PGシリーズの特長

  • 広い測定範囲　：　1.0×10-1～1.0×104Pa
  • 故障に強い定温度型
  • 視認性の良い大型デジタル
  • 小型ボディで省スペース化が可能

寸法図・性能仕様

  • 寸法図
  • 寸法図
型式 PG-20S PG-30S
測定範囲 1.0 × 10-1 ～ 1.0 × 104 Pa
到達圧力

a) 制御出力
リレー接点出力　容量AC 100 V, 1A
（設定値より圧力が低いとき出力ONとなる）
設定範囲デジタル表示範囲の任意の２点において設定可能

b)アナログ出力
0 ～ 5 V F.S.（1 V / 1 桁）
出力インピーダンス 1 kΩ

使用温度 温度 5 ～40 ℃、湿度 90 % 以下（結露せぬこと）
電源 AC 85 ～ 132 V、12 VA 以下
（AC 100 V、50 / 60 Hz）		 DC 24 V ± 10 %、8 W 以下
外形寸法 96（W）× 120（D）× 96（H）mm（ただし、突起部は除く）
パネルカット寸法 92（W）× 92（H）mm
付属品 センサーケーブル 3 m × 1 本、測定子 WP-02（外径 15 mm）※外径 18 mm は別売り

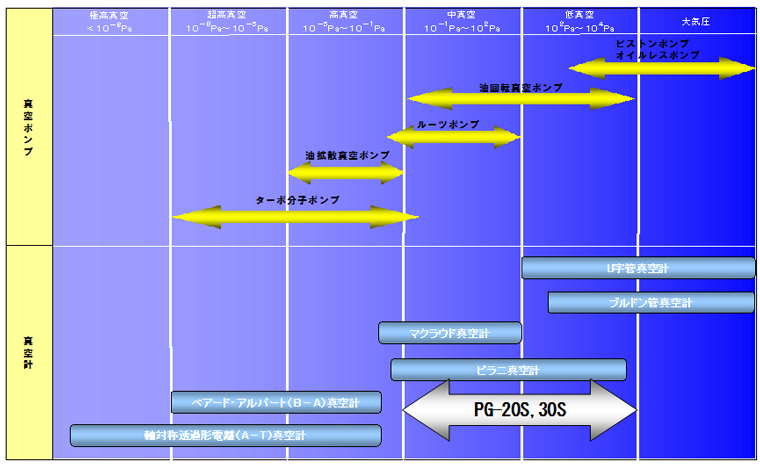

真空ポンプと真空計の関係

真空ポンプと真空計の関係

圧力単位換算表

            標準気圧 水銀柱 水柱（15℃）
  Mpa
N/mm2		 Pa
N/m2		 Mdyn/cm2
at		 kgf/cm2
at		 lbf/in2
psi		 atm mmHg
Torr		 inHg mAg
Mpa
N/mm2		 1 1 × 106 10 10.197 145.04 9.869 7500.62 295.3 101.97
Pa
N/m2		 1 × 10-6 1 1 × 10-5 1.0197
× 10-5		 1.4504
× 10-4		 9.8693
× 10-6		 7.50062
× 10-3		 2.953
× 10-4		 1.0197
× 10-4
Mdyn/cm2
at		 0.1 100000 1 1.0197 14.504 0.9869 750.062 29.53 10.197
kgf/cm2
at		 9.80665
× 10-2		 9.80665
× 104		 0.980665 1 14.2233 0.9678 735.559 28.96 10
lbf/in2
psi		 6.895
× 10-3		 6895 0.06895 0.070307 1 0.06805 51.71 2.036 0.7031
atm 0.101325 101325 1.01325 1.0332 14.696 1 760 29.92 10.332
mmHg
Torr		 1.33332
× 10-4		 133.32 0.0013332 1.35951
× 10-3		 0.01934 0.001316 1 3.937
× 10-2		 0.0135951
inHg 3.386 × 10-3 3386 3.386
x10-2		 3.453
x10-2		 0.4912 3.342 25.4 1 0.3453
mAg 9.8065
× 10-3		 9806.65 0.0980665 0.1 1.4223 9.678
× 10-2		 73.5559 2.896 1

注意事項

  • 以下の環境では使用しないでください。
    （1）周囲温度が5～40℃以外の場所
    （2）振動、塵埃が多い場所
    （3）湿度の高い場所
    （4）有機溶剤や爆発性粉体のある場所
    （5）結露する場所
    （6）密閉容器や箱の中
    （7）磁気を発生する場所の近く
    （8）雨や水の掛かる場所
  • アース端子のある製品は必ず接地工事を行ってください。
  • 濡れた手で各スイッチ、部品に触れないでください。
  • 必ず付属の取扱説明書をよく読んで正しく製品を取り付け、ご使用願います。
