リペア・パターニング

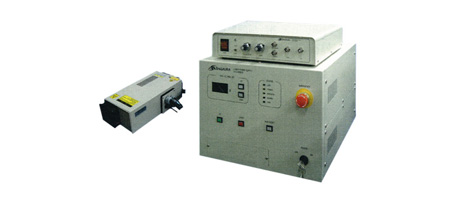

YAGレーザ装置 LAY-205
YAGレーザ装置LAY-205は、小型のレーザ装置で、クロム・アルミITO膜などの薄膜配線パターンのリペア加工に最適です。
LAY-205は、Qスイッチを組み合わせてジャイアントパルスが得られますので、照射部周辺への熱影響が少ない加工が可能です。
第２高調波（波長 532 nm ･･･ 可視光・緑）を用いると、より幅広い加工範囲をカバーします。
仕様
| 項目 | LAY-205B | LAY-205C | |
|---|---|---|---|
| 発振波長 | 1.06 µm | 0.53 µm | |
| レーザ出力 | 5 m J/P | 10 m J/P | |
| パルス幅 | < 10 ns | < 10 ns | |
| パルス繰り返し | 3 PPS | 3 PPS | |
| 出力安定度 | 5 % 以下 | 10 % 以下 | |
| Qスイッチ | E.O. | ||
| 冷却方法 | 強制空冷 | ||
| 外形寸法 W × D × H（mm） |
発振ユニット | 90 × 90 × 417 | |
| 電源ユニット | 400 × 180 × 400 | ||
| Qスイッチドライバ | 280 × 65 × 280 | ||
| 電源 | AC 100 V ± 10 % | 10 A | |
| 2次冷却水 | 不要 | ||
※ YAGレーザマーカ（LAY-700 / 701）、ファイバレーザマーカ（LAF-750）、YAGレーザ装置（LAY-684）も対応可能な装置です。
※ 予告なく仕様または希望小売価格が変更されることがあります。
